在自动化设备精准运转的背后，伺服电机发挥着核心作用。而这一切的基础，都源于其精密且巧妙的结构设计。伺服电机并非单一的电机个体，而是由电机本体、编码器、驱动器三大核心组件协同运作，构成闭环控制系统，实现高精度的位置、速度和转矩控制。

一、电机本体：动力输出的核心单元

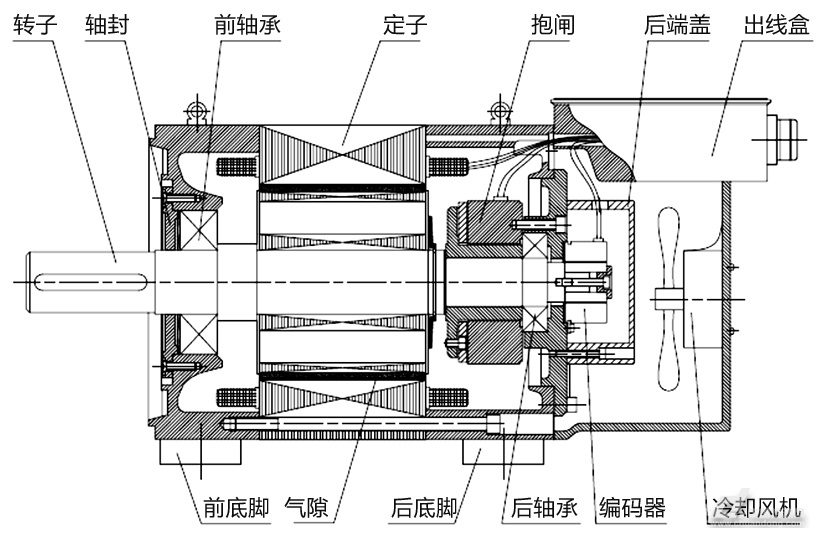

电机本体是伺服电机实现动力转换的关键部分，常见的类型有直流伺服电机和交流伺服电机，其中交流伺服电机因其性能优势，在现代工业中应用更为广泛。以永磁同步伺服电机为例，其内部结构主要包括定子和转子。

定子由硅钢片叠压而成，在硅钢片上开槽并嵌入三相绕组 ，当驱动器输入三相交流电时，绕组产生旋转磁场。转子则采用高性能永磁材料，如钕铁硼永磁体，具有高剩磁密度和高矫顽力，能够与定子磁场相互作用产生电磁转矩，驱动转子旋转。

二、编码器：系统的 “眼睛”

编码器作为伺服电机的反馈装置，就像系统的 “眼睛”，实时监测电机的运行状态。它的主要功能是将电机的角位移、角速度等机械量转换为电信号，并反馈给驱动器。

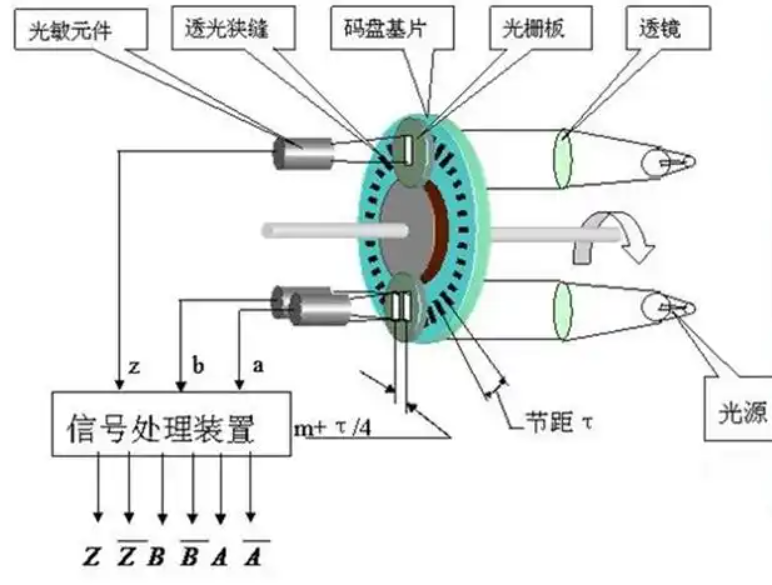

编码器可分为光电编码器和磁电编码器等类型 。光电编码器利用光栅盘和光电检测装置，通过检测光栅盘上的透光与不透光区域来产生脉冲信号，分辨率极高，例如 20 位的光电编码器，每转可产生1048576 个脉冲，能实现极其精确的位置检测。磁电编码器则利用磁敏元件检测磁场变化来输出信号，具有抗干扰能力强、耐高温等特点，适用于恶劣的工业环境。

三、驱动器：系统的 “大脑”

驱动器是伺服电机的控制中枢，充当着 “大脑” 的角色。它接收来自外部控制器（如 PLC）的指令信号，同时获取编码器反馈的电机实际运行状态信号，通过内部的算法，如 PID（比例 - 积分 - 微分）控制算法，对两者进行对比分析，计算出误差值。

然后，驱动器根据误差值调整输出电流的大小、频率和相位，进而精确控制电机的转速、转向和转矩，实现对电机的闭环控制 。例如，当外部指令要求电机旋转至特定角度，而编码器反馈显示电机尚未到达目标位置时，驱动器会增大输出电流，加快电机转速，直至达到目标位置。

四、辅助结构：保障稳定运行

除了三大核心组件，伺服电机还包含一些辅助结构。比如散热装置，由于电机在运行过程中会产生热量，良好的散热结构，如散热片、风扇等，可以保证电机在适宜的温度范围内工作，避免因过热导致性能下降或损坏 。此外，电机的轴承、轴封等部件，起到支撑转子和防止灰尘、液体侵入的作用，保障电机的稳定运行和使用寿命 。

伺服电机的结构设计环环相扣，每个组件都不可或缺，共同构成了一个精密的闭环控制系统。正是这些巧妙的结构设计，使得伺服电机能够在工业自动化、机器人、数控机床等众多领域中，实现精准、稳定的控制，推动着现代工业向智能化、高精度的方向不断发展。
